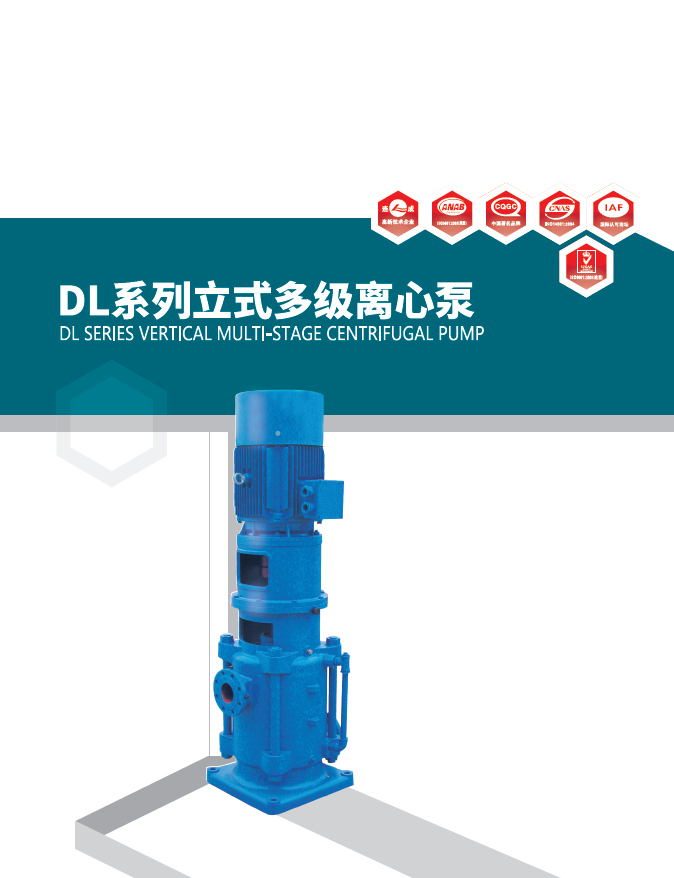

DL立式多级泵
- DL系列泵是立式、单吸、多级、分段式离心泵,供输送清水及物理化学性质类似于水的85℃以下的液体之用。DLR型热水泵输送介质温度为150℃以下。
泵为立式安装,具有结构紧凑、噪声低、占地面积小等特点,主要用于城镇供水及集中供热系统。
- 咨询热线:400-9678-868
产品详情
1.DL系列泵是立式、单吸、多级、分段式离心泵,供输送清水及物理化学性质类似于水的85℃以下的液体之用。DLR型热水泵输送介质温度为150℃以下。
2. 泵为立式安装,具有结构紧凑、噪声低、占地面积小等特点,主要用于城镇供水及集中供热系统。
3. 泵型号意义:
65 DL R 30 – 16 ×5
叶轮数量为5个,
单个叶轮产生的扬程为16m
泵的流量为30m³/h
热水型
立式多级泵
泵进水口径
4. 本系列泵所执行的技术标准是:JB/TQ809-89《立式多级泵形式与基本参数》、GB5659-85《多级离心泵技术条件》。
5. 泵的旋转方向:从电机端往下看,泵为逆时针方向旋转。
应用范围
1. DL型泵为立式结构,其吸入口位于进水段上(泵的下部),吐出口位于出水段上(泵的上部),均呈水平方向布置。可根据使用扬程的需要增减水泵级数。根据安装使用不同,进出口夹角可选用0°、90°、180°、270°四个方位(见下图),以调整吐出口的安装位置(若无特别说明,本公司将按进出口夹角180°出厂)。
2. DL型泵的主要零件有:进水段、中断、出水段、填料体、叶轮、导叶、出水段导叶、轴、轴承、轴套、平衡鼓、平衡套、连接架等。
①进水段、中段、出水段、导叶、出水段导叶、填料体均为铸铁制成,共同形成泵的工作室。
②叶轮为铸铁制成,液体沿轴向单侧进入,由于叶轮前后受压不等,会存在轴向力,此轴向力绝大部分由平衡鼓来平衡,而小部分参与轴向力由轴上端的球轴承来承受。
③轴为优质碳钢制成,中间装有叶轮、平衡鼓和轴套,用键和轴套螺母固定在轴上组成为转子部件。轴的一端装有下轴套,与塑料轴承相配合,另一端装有球轴承,借以支撑转子部件。其上安装联轴器部件与电机直接连接。
④斯平衡鼓、平衡套两者组成泵的平衡装置,磨损后可以更换。
⑤轴封不仅能用软填料,而且可与机械密封互换,当用软填料密封时,轴套磨损后可以更换。
轴封为机械密封时,采用平衡室内的压力水进行润滑和冷却。
轴封为填料密封时,出水段上的3/8“软管接头,用于把填料体中漏出的水通过软管排放到地沟里,以保持水泵周围场地的整洁。
⑥泵上端轴承采用二硫化钼润滑脂润滑
工作条件
本系列的卧式多级离心泵为两端支承,壳体部分是节段式,泵的传动方式是通过弹性联轴器与电动机联接,泵的旋转方向,从驱动端看,泵为顺时针方向旋转。
1. 定子部分
主要由吸入段、中段、吐出段、导叶、填料函体等分别用拉紧螺栓联接成一体,吐出口及吸入口均为垂直向上。
2. 转子部分
主要由轴、叶轮、平衡盘冀轴套等零件组成。
3. 泵的密封
①吸入段、中段、吐出段之间的静止结合面用纸垫来密封;
②泵各级间采用节流密封;
③泵的两侧轴封采用填料密封;
④采用挡水圈挡水,防止水进入轴承。
4. 轴承部分
整个转子由轴两端的滚柱轴承来支承,轴承采用油脂润滑
